【高强无收缩灌浆料】是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而其主要由水泥、**外加剂，并辅以多种矿物改性组分和高分子聚合物材料配合组成。具有低水胶比、高流动性、零泌水、微膨胀、耐久性好的特点，施工时，直接加水搅拌使用，经交通部科技司鉴定产品各项性能均达到国际水平。$中德新亚灌浆料在施工现场加入一定量的水，搅拌均匀后即可使用，主要用于设备基础二次灌浆，梁板柱加固，以及路面抢修工程等。

高强无收缩灌浆料制造方法如下：
1）、将水泥、石英砂用导入设备导入各自预均化库进行预均化；
2）、按照上述重量比例由计算机控制进行连续配料；
3）、配好的混合料在HZ-20型强制搅拌机内高速混合5-7分钟，再中速混合2-3分钟；
4）、混合好的干粉料导入成品均化库；
5）、电子计量自动包装；
6）、成品入库。
灌浆料业绩：郑州国际会展中心；宝钢二、三期工程；上海环球金融中心；秦山核电站二、三期工程；上海浦东国际会展中心；洛阳大唐电厂；沁阳电厂。灌浆料重点工程涉及冶金、造纸、电力、港口、民 用、化工等各个行业，CGM灌浆料以其优良的品质深受用户**，目前CGM灌浆料已在越来越多的领域内发挥出强大的影响力。

灌浆料早强、高强，无收缩，产品稳定性好，施工省时省力，得到多家施工单位的认可。灌浆料具有自流性好，快硬、早强、高强、无收缩、微膨胀；****、、**化、对水质及周围环境无污染，自密性好、防锈等特点。
浇筑CGM高强无收缩灌浆料

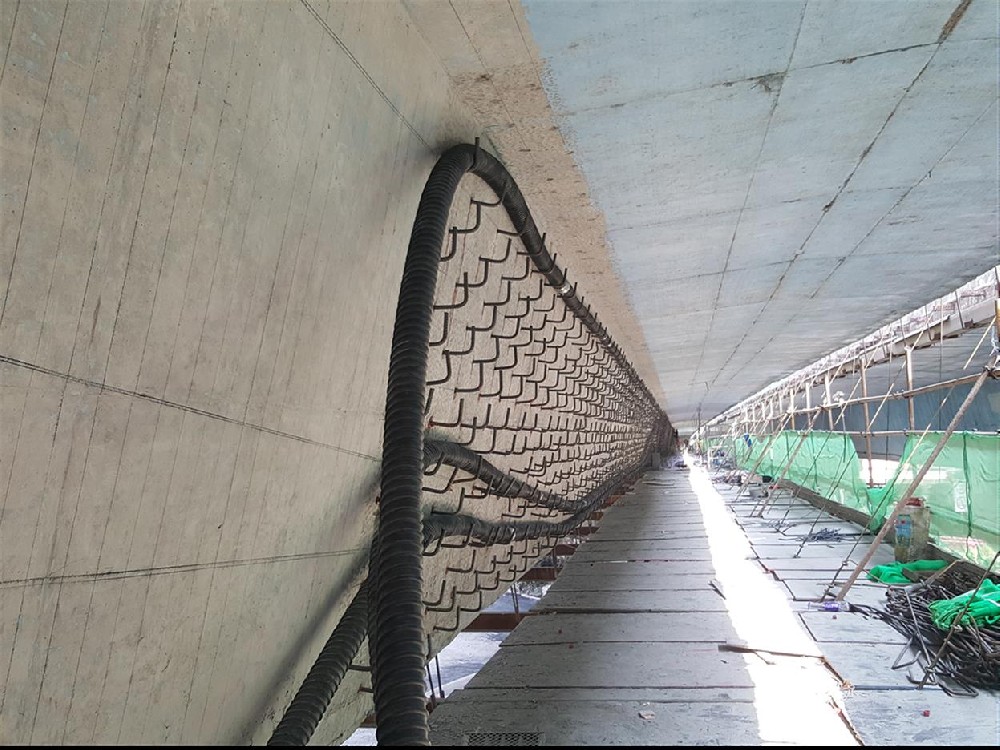

1. 打毛原混凝土面：对浇筑混凝土的基础先进行混凝土基面凿毛，并依据设计要求进行钢筋的植入及箍筋就位。
2. 涂刷混凝土界面剂：对新浇筑混凝土与原梁混凝土面结合处，依据设计要求涂刷混凝土界面剂。
3. 支模：采用20厚胶合板，侧面以60×100方木竖档间距200，采用钢管每间隔500作加固。具体步骤如下：
⑴ 在安装前，做好模板的找平、定位基准工作。
⑵ 进行中心线位和位置线的放线，模板放线时先清理好现场，然后根据施工图用墨线弹出模板的内边线。
⑶ 进行找平工作，模板承垫底部要预先找平，以保证模板位置正确，为了防止模板底部漏浆，将模板固定好以后，用1:2的水泥沙浆将模板底部缝隙补实；模板与腹板间缝隙填压海绵条；模板拼缝处采用海绵双面胶带粘贴，以防漏浆。
⑷ 安装前胶合板模板时涂刷隔离剂，严禁在模板上涂刷废机油，以免污染构件钢筋，模板支撑的承接面应平整坚固，准备好垫木。
⑸ 按模板设计顺序拼装，以保证模板体系的整体稳定性。
⑹ 预埋件必须安装牢固。
⑺ CGM高强无收缩灌浆料浇注前应将模内用水冲洗一遍，并且保证干净。
⑻ 模板加固要有足够的强度，刚度和稳定性，其支架的支撑部分必须有足够的承受面积。
⑼ 模板接缝宽度不得大于1.5mm。
⑽ 模板表面清理干净并采取防止粘贴措施。
二次灌浆
二次灌浆应根据工程实际情况，选用合适的灌浆方法。
灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h，基础混凝土表面应充分润湿，灌浆前1h，清除积水。
二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。
灌浆料在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。
