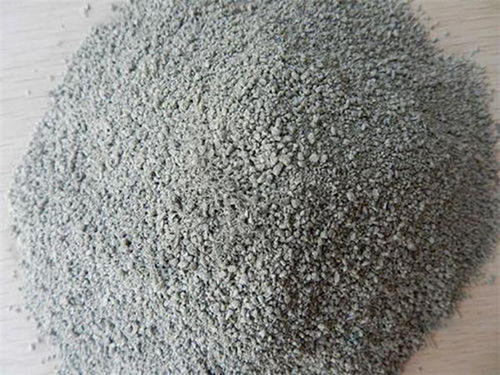

灌浆以特种水泥作为结合剂，特选高强度材料为骨料，辅以高流态，微膨胀,防离析等物质配制而成。

该产品具有自流性好，快硬、早强、高强、无收缩、微膨胀;**、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备(重型设备高精度磨床)的安装要求，是无垫安装时代的理想灌浆材料。

适用范围:工艺流程:

表面清理+补配钢筋支模湿润混凝土表面CGM-45聚合物小骨料混凝土配制灌浆养护 脱模高强无收缩CGM-45聚合物小骨料混凝土施工技术方法

第一章 总 则

1.0.1为使CGM-45聚合物小骨料混凝土在工程设计、施工和使用中达到技术先进，安全适用，经济合理，确保质量，特制定本施工方法。

1.0.2本施工方法适用于CGM-45聚合物小骨料混凝土的检验与验收、灌浆工程的设计应用、施工质量控制与工程验收。1.0.3在应用CGM-45聚合物小骨料混凝土的工程中,除应满足本施工方法的规定外尚应符合《混凝结构设计规范》(GB50010)《混凝土结构工程施工质量验收规范》(GB50204)，《建筑工程冬期施工规程》 (JGJ104)及《混凝土结构加固技术规范》(CECS25)等有关现行标准规范的规定。

1.0.4 对有特殊设计要求和在特殊环境下使用的CGM-45聚合物小骨料混凝土，尚应符合有关现行国家标准规范的规定

第二章 名词、术语

2.0.1 CGM CGM-45聚合物小骨料混凝土 GroutCGM-45聚合物小骨料混凝土是一种由胶凝材料、集料(或不含集料)、外加剂和矿物掺合料等原材料，经工厂化生产而成的具有合理级分的干混料。加水拌和均匀后具有可灌注的流动性、微膨胀、不离析、不泌水、有效承载面高等性能。

2.0.2二次灌浆 Grouting

二次灌浆是指在地脚螺栓锚固灌浆完毕后，对设备或钢结构柱脚的底板底面与混凝士基础表面之间的填充性灌浆工艺，以满足紧密接触底板并均匀传递荷载的要求。

2.0.3自重法灌浆 Self-gravitation Method Grouting自重法灌浆是指CGM-45聚合物小骨料混凝土在施工过程中，利用其良好的流动性，依靠自身重力自行流动满足灌浆要求的方法。2.0.4高位漏斗法灌浆 High-place Funnel Method Grouting.高位漏斗法灌浆是指CGM-45聚合物小骨料混凝土在施工过程中，当其自行流动不能满足灌浆要求时，利用高位漏斗提高位能差满足灌浆要求的方法。

205压力法灌浆 Pressured Method Grouting

压力法灌浆是指CGM-45聚合物小骨料混凝土在施工过程中，采用灌浆增压设备，满足灌浆要求的方法。2.06有效承载面 Effective Bearing Area有效承载面是指设备或钢结构柱脚底板下面灌浆材料实际接触底板并可传递受压荷载的面积与设备或钢结构柱脚的底板总面积之比，以百分数表示。

第三章检验规则

检验分类

3.1出厂检验

每一编号水泥基灌浆材料出厂检验项目包括:流动度(或落度和坍落扩展度)的初始值和 30min 保留值坚向膨胀率、1d 抗压强度。

3.2型式检验

型式检验项目包括流动度(或坍落度和坍落扩展度)的初始值和 30min 保留值、竖向膨胀率、1d、3d、28d抗压强度。全部性能指标。有下列情况之一者，应进行型式检验:新产品或老产品转厂生产的试制定型鉴定;

正式生产后，如材料、工艺有较大改变，可能影响产品性能时;

正常生产中，同一产品类型，不同生产编号时;

产品长期停产后，恢复生产时;

出厂检验结果与上次型式检验有较大差异时;

国家质量监督检验机构提出进行型式检验要求时。

判定规则

产品经检验，符合出厂项目指标的，则判定为合格品产品经检验，若有任何一项指标不符合出厂项目指标时，应复检一次，复检合格的，则判定该产品为合格品;复检仍不合格的，则判定为不合格品。

出厂

凡有下列情况之一者，不得出厂:不合格品、技术文件不全(产品合格证、使用说明书、出厂检验报告)、包装不符、质量不足、产品变质，以及超过有效期限。出厂检验报告内容应包括:产品名称与型号、引用标准、生产厂家名称与地址、生产日期、产品有效期检验部门印章、检验人员签字(或代号)、用水量、流动度(或坍落度和坍落扩展度)的初始值和 30min保留值、竖向膨胀率、1d 抗压强度。当用户需要时，生产厂家应在水泥基灌浆材料发出之日起 7d 内补发3d 抗压强度值、32d 内补发 28d 抗压强度值。

进场复验

水泥基灌浆材料进场时应由有计量认证资质的检验单位按出厂检验项目进行复验:可根据需要增加 3d、28d 的抗压强度检验。

如复验结果中任何一项不符合生产厂家提供的性能指标时，则判为不合格品当有争议时，应在生产厂家和使用单位双方共同确认的省级或省级以上国家认可的质量监督机构进行检验 包装、标志、运输与贮存

水泥基灌浆材料应采用有防潮衬里的包装袋，每袋净质量 25kg 或 50kg，且不得少于标志质量的 99%。

随机抽取40 袋25kg 包装或20 袋50g 包装的产品，其总质量不得少于1000kg。其它包装形式由供需双方协商确定，但有关包装质量要求，必须符合上述原则规定。包装袋上应清楚标明:产品名称，型号，净质量，生产厂家名称、地址与电话，出厂编号，执行标准号生产日期，有效期，防潮、防晒标志。

CGM-45聚合物小骨料混凝土在运输与贮存时不得受潮:不同品种的水泥基灌浆材料在贮运时，应标识清楚，不得混杂。

第四章施工前的准备

CGMCGM-45聚合物小骨料混凝土施工前应准备

机械搅拌:混凝土搅拌机或砂浆搅拌机;人工搅拌:搅拌槽及铁铲若干;

水桶若干;

台秤若干;

高位漏斗、灌浆管及管接头;

流槽;

灌浆助推器(尺寸可视现场情况而定，见图 1)

模板(钢模、木模);

草袋、岩棉被等;

棉纱;

胶带:

图1灌浆助推器形式

第五章CGMCGM-45聚合物小骨料混凝土的

和

CGM CGM-45聚合物小骨料混凝土的拌和

GM CGM-45聚合物小骨料混凝土拌和时，加水量应按随货提供的产品合格证上的推荐用水量加入，搅拌均匀即可使用。对于地脚螺栓锚固和栽埋钢筋，用水量可根据工程实际情况适当减少。拌和用水应采用饮用水，使用其它水源时，应符合现行《混凝土拌和用水标准》(JGJ63)的规定。CGMCGM-45聚合物小骨料混凝土的拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式，搅拌时间一般为 1~2分钟采用人工搅拌时，应先加入 2/3 的用水量拌和 2分钟，其后加入剩余水量搅拌至均匀。搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。

每次搅拌量应视使用量多少而定，以保证40 分钟以内将料用完冬期施工CGMCGM-45聚合物小骨料混凝土及拌和水应符合现行《钢混凝工程施工及验收规范》GB50204)的有关规定当环境温度低于5C时按冬期施工要求操作:

1)灌浆前采取措施预热基础表面，使其温度保持在 10C以上，并清除积水:2)采用60C左右的温水拌和灌浆材料，浆体的入模温度在10C以上。3)受冻前，CGM-45聚合物小骨料混凝土抗压强度不得低于 5MPa。冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定

现场使用时，严禁在 CGM CGM-45聚合物小骨料混凝土中掺入任何外加剂、外掺料。

第六章地脚螺栓锚固及钢筋栽埋

螺栓锚固及栽埋钢筋的埋设深度应满足设计规范的要求。推荐埋设深度:≥15d (d:螺栓直径)施工准备

1.采用 CGMCGM-45聚合物小骨料混凝土进行地脚螺栓锚固和栽埋钢筋，其工艺应符合附录 B 的要求。

2. 地脚螺栓成孔时，基础混凝土强度不得小于 20MPa，螺栓孔的水平偏差不得大于 2mm,垂直度偏差不得大于1%。

3.地脚螺栓的油污和铁锈必须清除干净。

成孔后，应除去孔内杂物、检测孔的深度，并用水充分湿润孔壁。灌浆前应清除孔内积水。4.

5.螺栓插入后应校正其水平位置及顶部的高度，并予以固定。

CGM CGM-45聚合物小骨料混凝土错固地脚螺栓时，应符合下列要求。将拌和好的 CGMCGM-45聚合物小骨料混凝土灌入螺栓孔中，灌浆过程中严禁震捣、插捣。灌浆结束后不得调整螺栓灌浆施工不易直接灌入时，宜采用流槽辅助施工。自然养护

灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，并加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水。若CGM-45聚合物小骨料混凝土

表面不便浇水时，可喷洒养护剂。

·浇水养护时间不得少于7天，浇水次数应保持灌浆材料处于湿润状态。当采用快凝快硬型水泥基灌浆材料时，养护应根据产品要求的方法执行。水泥基灌浆材料养护用水应与拌和用水相同

冬期养护

1)冬期施工时灌浆工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于 5C。在负温条件养护时不得浇水;2)拆模后CGM-45聚合物小骨料混凝土表面温度与环境温度之差大于 20C时，应采用保温材料覆盖养护:3)如环境温度低于产品要求的*低施工温度或需要加快强度增长时，可采用人工加热养护方式;养护措施应符合现行《建筑工程冬期施工规程》 (JGJ104)的有关规定CGMCGM-45聚合物小骨料混凝土达到拆模时间后,可进行设备安装具体时间可参见下表拆模和养护时间及环境温度的关系

在设备基础灌浆完毕后，如有要剔除部分，可在灌浆完毕 3~6 小时后，即灌浆层硬化前用抹刀或铁锹等工具轻轻铲除。

不得将正在运转的机器的震动传给设备基础,在二次灌浆后应停机 24~36 小时，以避免损坏未结硬的灌浆层

第十章 施工验收

施工验收应按设计要求及现行《混凝结构工程施工及验收规范》(GB50204)的有关规定执行。质量验收文件包括水泥基灌浆材料的产品合格证、使用说明书、出厂检验报告和进场复验报告
